Pregradni bodičasti priključek

Shenchi predstavlja visokokakovostne pregradne bodičaste priključke, ki so posebej zasnovani za napeljavo cevi skozi plošče opreme, hkrati pa zagotavljajo zanesljivo tesnjenje. Narejeni iz medenine, nerjavečega jekla SUS304 in SUS316L nudijo visoko odpornost proti koroziji in so primerni za širok spekter delovnih pogojev.

Struktura izdelka

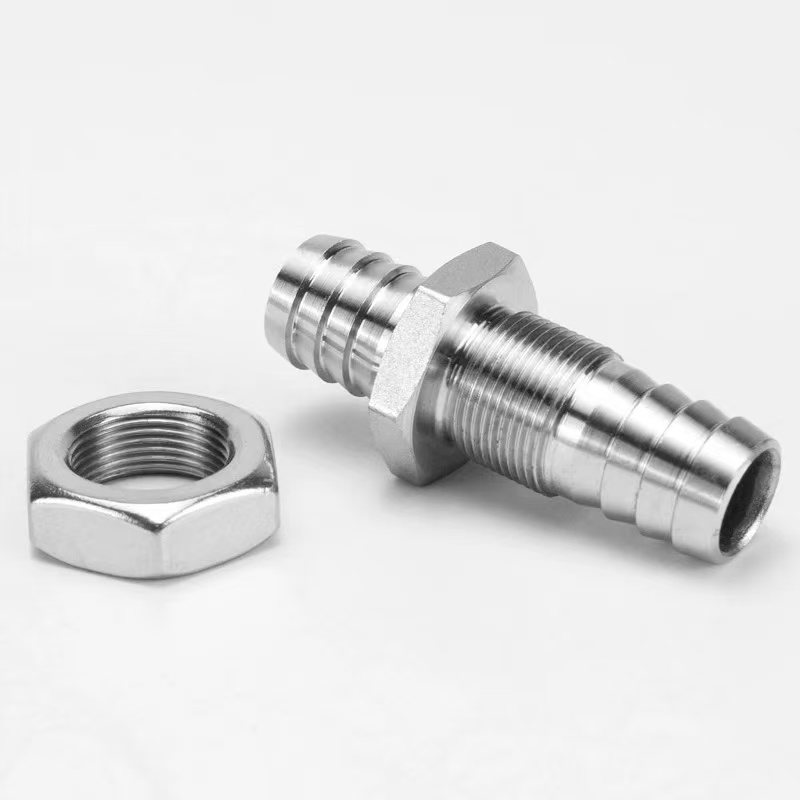

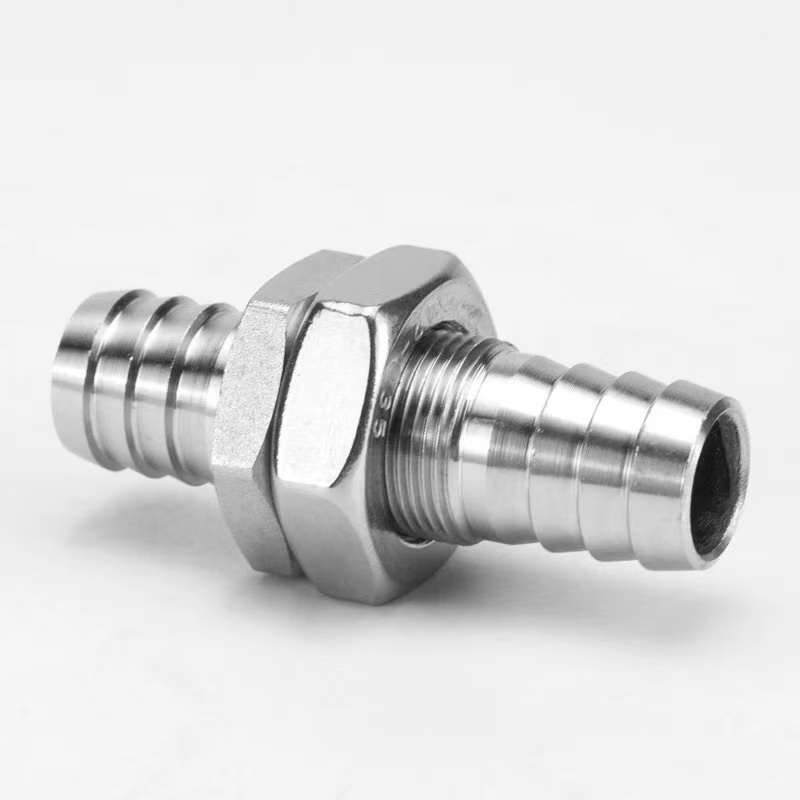

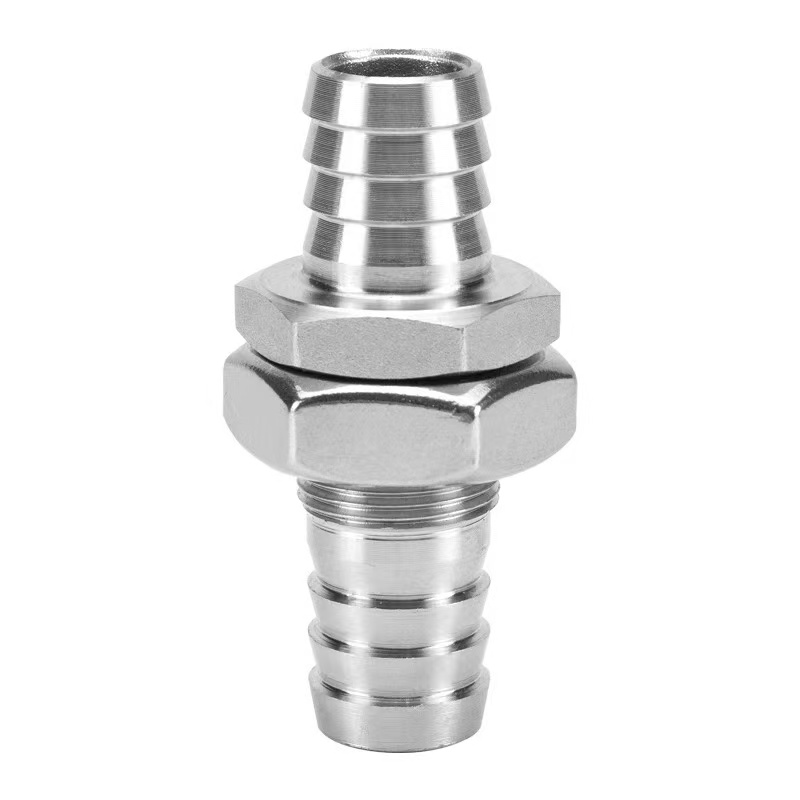

Struktura pregradnega bodičastega priključka vključuje pregradne navoje, zaklepno matico in bodičaste cevne priključke. Med namestitvijo je potrebna samo luknja v plošči; zategovanje matice zaključi postopek pritrditve in tesnjenja.

Bodeči konec ima zasnovo protizdrsnega utora, ki zagotavlja varno povezavo pri uporabi s cevno objemko. Te armature se pogosto uporabljajo v kontrolnih omaricah, opremi za čiščenje vode, medicinskih instrumentih in na drugih sorodnih področjih.

Specifikacije izdelka

Strukturne prednosti

Pregradni bodičasti priključek je cevni priključek, posebej zasnovan za napeljavo cevi skozi plošče opreme, ohišja ali pregrade, hkrati pa zagotavlja fiksno tesnjenje. Njegova glavna struktura vključuje pregradni navojni del, zaklepno matico, tesnilno tesnilo in bodečo cevno povezavo. Med montažo je treba na plošči narediti le luknjo ustreznega premera. Navojni del priključka je speljan skozi luknjo, matica pa je zategnjena z nasprotne strani, da se zaključi postopek pritrditve in tesnjenja.

1. Struktura pritrditve pregrade:Dolžina navojnega dela je prilagojena običajnim debelinam plošč. Ko je blokirna matica zategnjena, tvori togo pritrditev s ploščo, kar zagotavlja, da nastavek ostane varen tudi pod zunanjimi vlečnimi silami.

2. Priključek bodeče cevi:Ena ali obe strani plošče imata bodičaste zožene zobe za vstavljanje cevi in ​​oblikovanje tesne povezave s cevno objemko. Bodeča stran ima obliko dvojnega protizdrsnega utora, ki nudi bistveno večjo odpornost proti izvleku kot običajni priključki.

3. Tesnilni sistem:Gumijasta tesnila ali O-obročki so na voljo na obeh straneh plošče. Ko je matica zategnjena, se tesnilno tesnilo stisne, s čimer se doseže vodotesno in protiprašno tesnjenje na odprtini plošče z zaščitno stopnjo do IP65 ali več.

Način namestitve

Vzdržljivi pregradni bodičasti priključki Shenchi so enostavni za namestitev. Varno in zatesnjeno povezavo je mogoče doseči v samo šestih korakih:

1. korak: Priprava luknje v plošči

Na plošči naredite ustrezno okroglo luknjo glede na zunanji premer odseka navoja. Prepričajte se, da je rob luknje gladek in brez robov, da ne poškodujete tesnilnega tesnila.

2. korak: Namestite tesnilno tesnilo

Potisnite priloženo EPDM tesnilno tesnilo na navojni del in ga pritisnite ob podlago priključka. Če je potrebno tesnjenje na obeh straneh plošče, namestite eno tesnilo na vsako stran.

3. korak: Vstavite skozi ploščo

Vstavite navojni del v luknjo z ene strani plošče, pri čemer zagotovite, da se podstavek za pritrditev dotika plošče s tesnilnim tesnilom vmes.

4. korak: Zategnite zaklepno matico

Privijte zaklepno matico na navojni del z nasprotne strani plošče in jo postopoma zategnite s ključem. Priporočeni navor: 5–8 N·m za medeninaste materiale in 8–12 N·m za nerjavno jeklo. Med zategovanjem držite ohišje pritrjeno.

5. korak: Priključite cev

Izberite specifikacijo, kjer je zunanji premer bodca 0,5–1 mm večji od notranjega premera cevi. Vstavite cev navpično na bodeči konec, dokler ne doseže podlage. Za visokotlačne aplikacije uporabite cevno objemko iz nerjavečega jekla in jo pritrdite med drugo in tretjo zatičo.

6. korak: Test celovitosti tesnila

Izvedite preskus statičnega tlaka pri 1,5-kratnem delovnem tlaku. Če tri minute ne pride do puščanja, je namestitev kvalificirana.
