Priključek za vodovodno cev Pagoda tipa L

Vrste izdelkov

Shenchi kot profesionalni kitajski proizvajalec konektorjev za vodovodne cevi Pagoda tipa L ponuja dve primarni vrsti izdelkov:

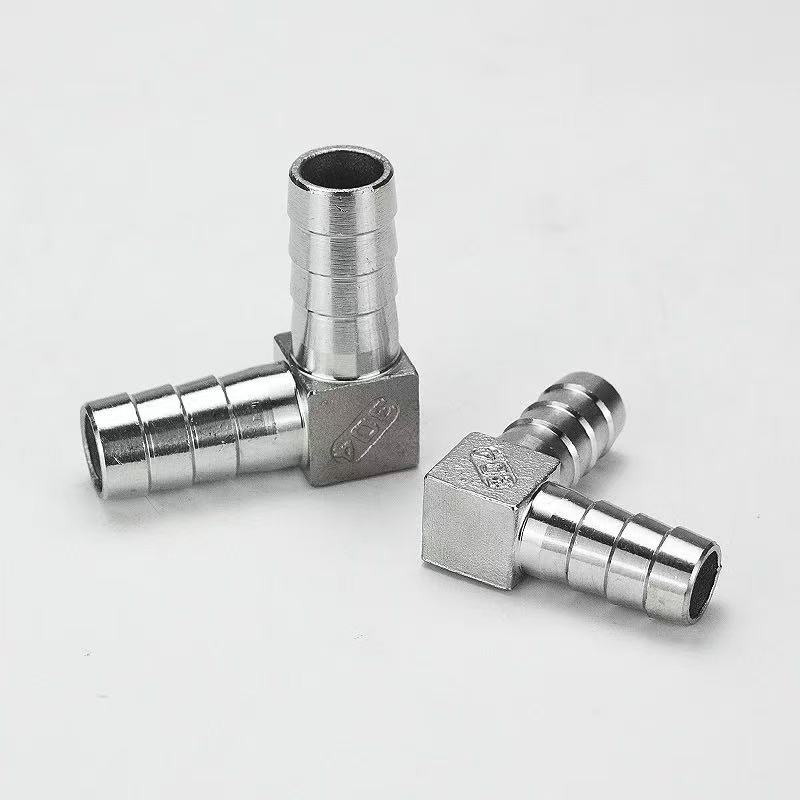

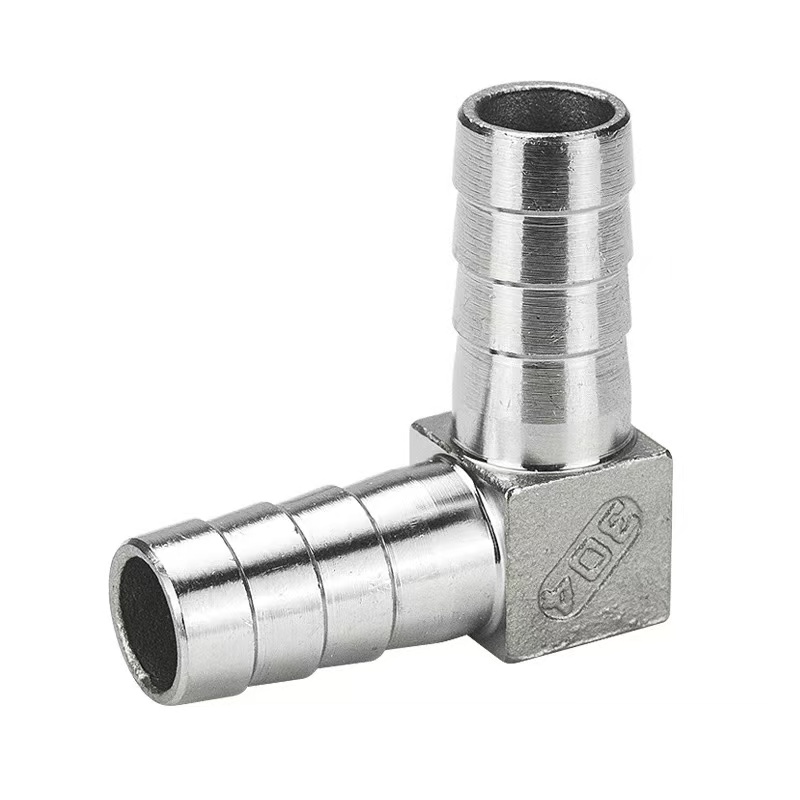

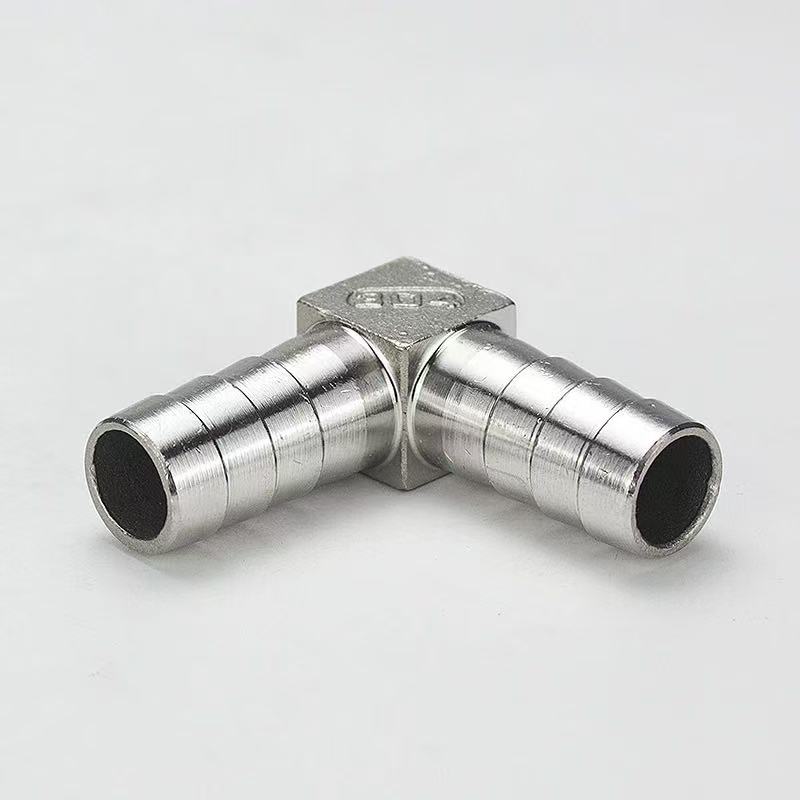

Priključek za vodovodno cev Pagoda tipa L: oba konca imata bodečo strukturo pagode, zasnovano za ustvarjanje 90-stopinjske smerne povezave med dvema gibljivima cevema.

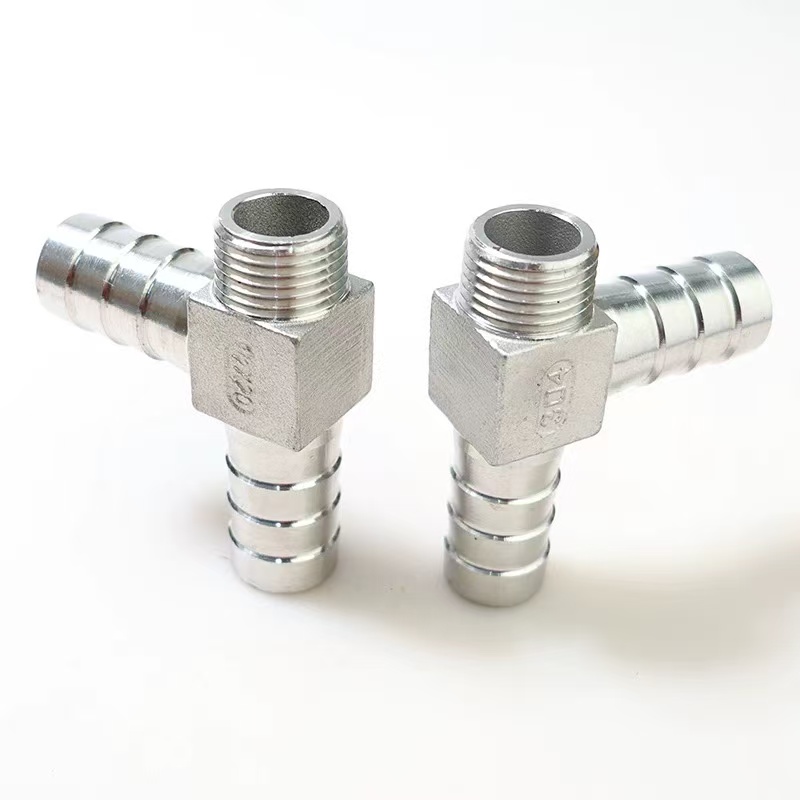

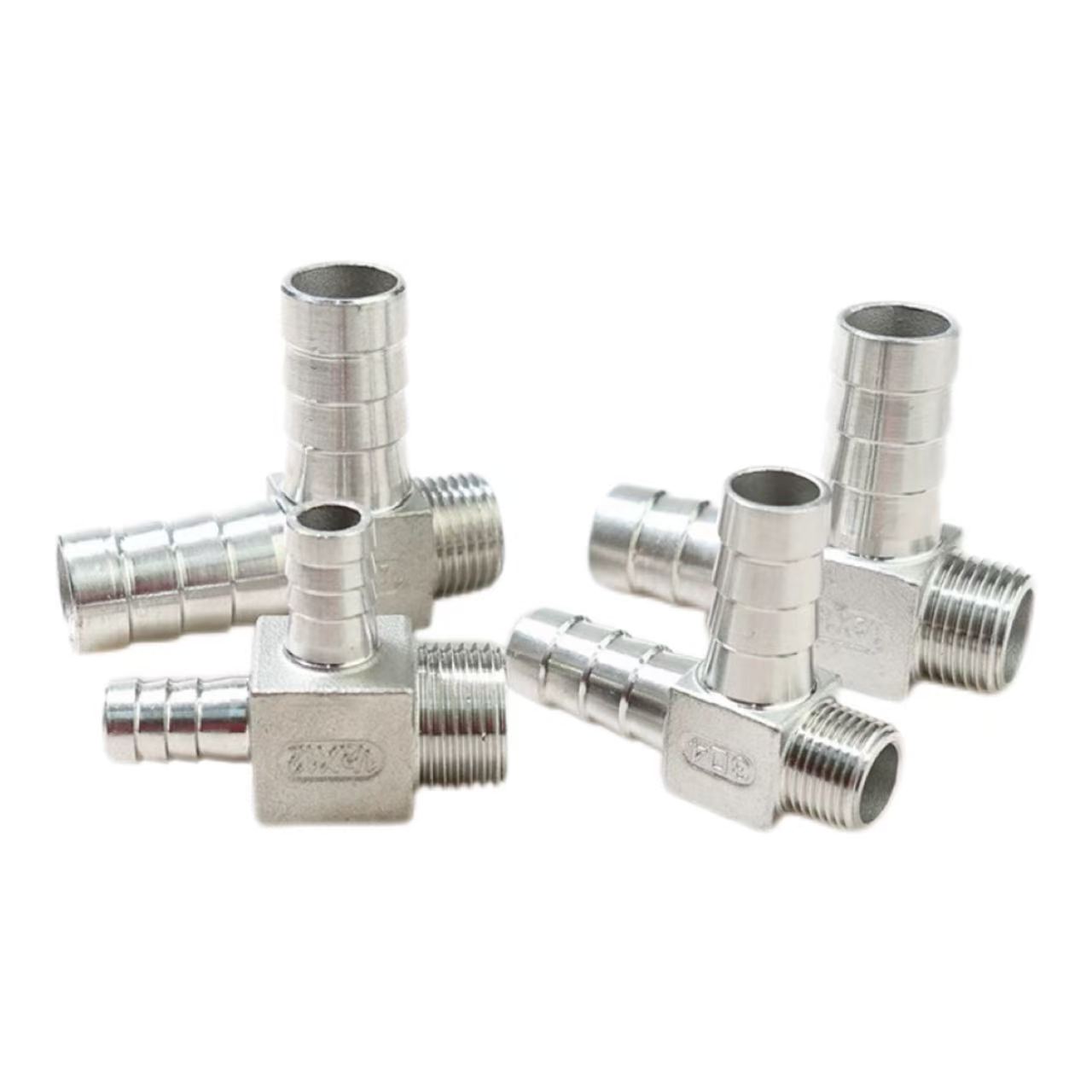

Pagoda priključek tipa L z moškim navojem: en konec ima bodečo strukturo pagode za povezavo s prožno cevjo, medtem ko ima drugi konec zunanje (moške) navoje, zasnovane za ustvarjanje 90-stopinjske usmerjene povezave med cevjo in delom opreme z notranjim (ženskim) navojem.

Oba tipa imata 90-stopinjski kotni dizajn z enakimi specifikacijami za bodeče konce pagod. Na voljo so v različnih materialih: nerjaveče jeklo 304, nerjaveče jeklo 316L ali medenina. Ključna razlika je v načinu povezave: prva omogoča neposredno povezavo med cevjo in drugo, medtem ko druga omogoča prehodno povezavo med cevjo in delom opreme, s čimer ponuja prilagodljive možnosti izbire za različne scenarije namestitve.

Kakšna je razlika med priključkom za vodovodno cev Pagoda tipa L in priključkom Pagoda z moškim navojem tipa L?

Glavna razlika: Shenchi L-Type Pagoda Vodovodni konektor ima vmesnik z dvojno bodico (oba konca sta bodeča glava pagode, zasnovana za neposredno priključitev na gibljive cevi). Pagoda konektor z moškim navojem tipa L ima zunanji navoj na enem koncu in bodečo pagodo na drugem, zasnovan za povezovanje gibljive cevi s togo cevjo ali ohišjem ventila z notranjimi navoji. Shenchi’s visoko zmogljivi priključki za vodovodne cevi Pagoda tipa L so kovani iz medenine ali nerjavečega jekla 304/316L; njihova 90-stopinjska struktura pod pravim kotom je idealna za preusmerjanje cevovodov. Zasnova z dvojno bodico zagotavlja tesen in varen oprijem—še posebej v kombinaciji s cevnimi objemkami—da preprečite odklop in puščanje. Ti fitingi nudijo odlično odpornost na pritisk, korozijo in staranje. Različica iz nerjavečega jekla 316L je posebej primerna za zelo korozivna okolja, kot so tista, ki vključujejo morsko vodo ali kemično obdelavo. Ti priključki so enostavni za namestitev in so idealni za nizkotlačne cevne priključke v vodovodnih, pnevmatskih sistemih in industrijskih tekočinah, saj nudijo izjemno stabilnost in vzdržljivost.

Specifikacije izdelka

Navodila za namestitev

Konektor za vodovodno cev L-Type Pagoda blagovne znamke Shenchi, izdelan po nacionalnih standardih, je enostaven za namestitev. Sledenje spodnjim korakom zagotavlja zanesljivo povezavo:

1. korak: Rezanje cevi

S specializiranim rezalnikom za cev odrežite konec cevi pravokotno in ravno, pri čemer se izogibajte poševnim rezom ali robom, da zagotovite popolno prileganje pagodam. Za pletene ali ojačane cevi je priporočljivo uporabiti metodo vročega rezanja, da zatesnite robove in preprečite obrabo.

2. korak: končna povezava pagode

Vstavite cev navpično na konec pagode, dokler se površina cevi ne dotakne dna nastavka pagode. Pagoda bodice imajo stopničasto zasnovo, ki ustvari več tesnilnih obročev, ko je cev vstavljena. Pri visokotlačnih aplikacijah pritrdite povezavo s cevno objemko iz nerjavečega jekla ali vzmetno sponko; objemka mora biti nameščena med drugo in tretjo pagodo.

3. korak: navojna končna povezava

Izberite ustrezno metodo tesnjenja za navojni konec na podlagi njegovih specifikacij: G-navoji (vzporedni cevni navoji) zahtevajo gumijasto ali bakreno tesnilo za tesnjenje; NPT ali R-navoji (stožčasti cevni navoji) zahtevajo ovijanje 3–5 obratov PTFE tesnilnega traku za navoje pred zategovanjem. Pri zategovanju uporabite ključ za šesterokotno telo nastavka, da preprečite prenos navora na priključno točko cevi.

4. korak: Tlačno testiranje

Po končani namestitvi izvedite preskus statičnega tlaka pri 1,5-kratnem delovnem tlaku sistema. Če po 3 minutah vzdrževanja tega tlaka ni opaziti puščanja, je sklop pripravljen za uporabo. Postopek namestitve za ustrezen priključek Pagoda z moškim navojem tipa L v tej seriji je enak – razlikuje se le v vrsti navoja – kar omogoča prilagodljivo izbiro glede na specifične zahteve vmesnika.

Polja uporabe

1. Oprema za čiščenje vode

Konektor za vodno cev Pagoda tipa L je zasnovan za 90-stopinjske smerne povezave med PE in PU cevmi v čistilnikih vode, napravah za mehčanje vode in sistemih RO (reverzna osmoza). Ko je izdelan iz nerjavečega jekla 316L, izpolnjuje sanitarne zahteve za hrano. Komplementarni priključek Pagoda z moškim navojem tipa L znotraj iste serije je na voljo za aplikacije, kjer ima vmesnik opreme notranji (ženski) navoj.

2. Pnevmatski sistemi za avtomatizacijo

Uporablja se za usmerjanje pnevmatskih cevi v zračnih kompresorjih, razdelilnikih pnevmatskih ventilov in avtomatiziranih montažnih linijah. Njegova struktura v obliki črke L prihrani prostor za notranjo opremo, medtem ko združljivost s hitrimi vpenjalnimi maticami olajša hitro montažo, demontažo in vzdrževanje.

3. Sanitarna keramika in gospodinjski aparati

Povezuje dovodne cevi za pametna stranišča, pomivalne stroje, pralne stroje in podobne naprave. Ko je izdelan iz medenine, priključek za vodovodno cev Pagoda tipa L ponuja odlično toplotno prevodnost, zaradi česar je primeren za napeljave za toplo vodo. Priključek Pagoda z moškim navojem tipa L je zasnovan tako, da ustreza širšemu naboru standardov vmesnikov, ki jih najdemo v uvoženi opremi.

4. Industrijski hladilni in mazalni sistemi

Uporablja se v hladilnih linijah obdelovalnih strojev in hidravličnih mazalnih sistemih. Konstrukcija iz nerjavečega jekla zagotavlja vrhunsko odpornost proti koroziji, kar omogoča zanesljivo delovanje v zahtevnih okoljih, ki vključujejo oljno meglico, rezalne tekočine in podobne zapletene pogoje delovanja.
