45-stopinjski šesterokotni navojni priključek kolena

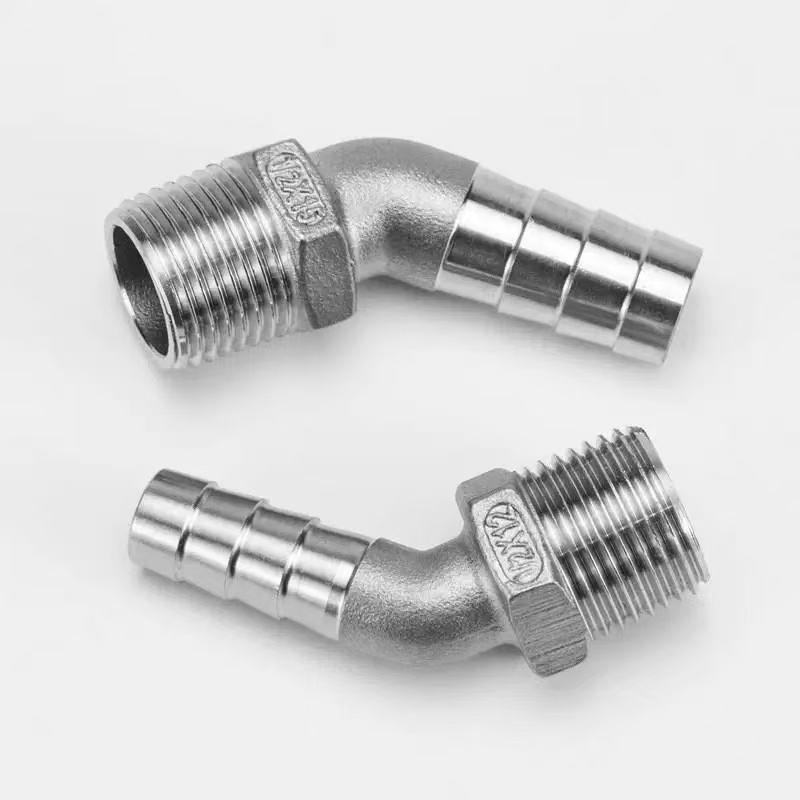

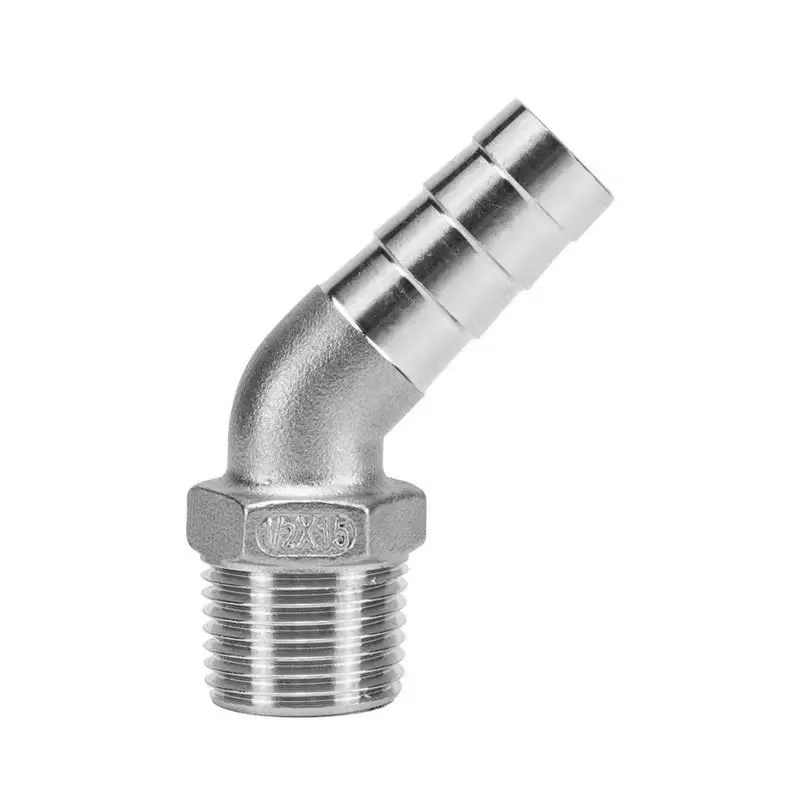

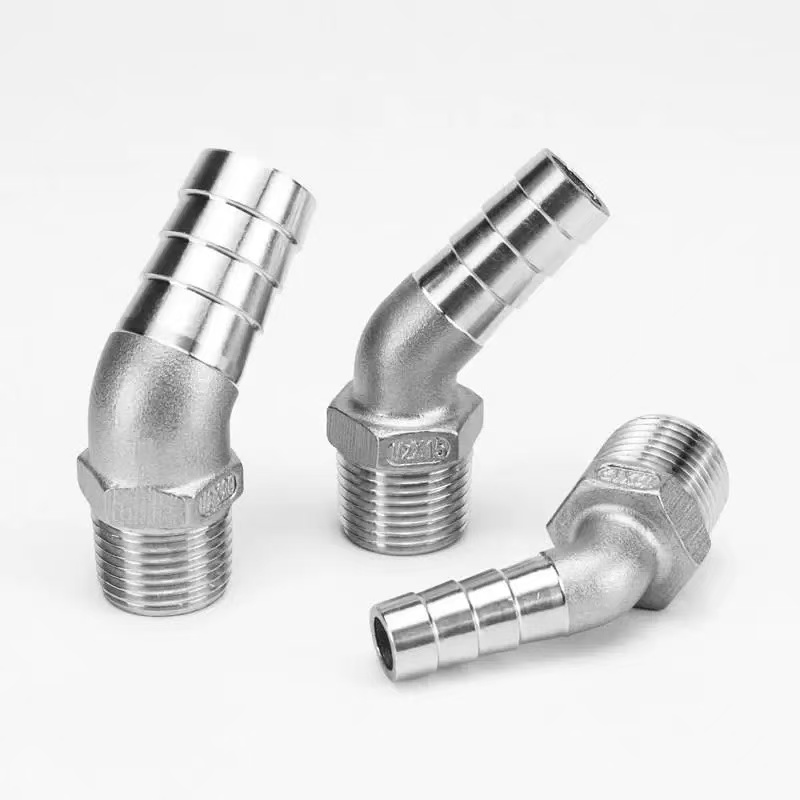

45-stopinjski šesterokotni navojni kolenski priključek iz tovarne Shenchi je zasnovan posebej za aplikacije, ki zahtevajo gladko 45-stopinjsko spremembo smeri pri prehodu s togih cevi na gibke cevi. Konec zunanjega navoja se trdno privije v ustrezen priključek z notranjim navojem, kar zagotavlja neprepustno tesnilo znotraj kovinskega cevnega sistema. Konec cevi z bodicami, ko je enkrat vstavljen v gibljivo cev, uporablja niz vzvratno obrnjenih bodic, da trdno oprime notranjo steno cevi; ko je pritrjen s cevno objemko, to ustvari robusten priključek proti zdrsu. 45-stopinjska nagnjena zasnova zmanjšuje upor pretoka tekočine v primerjavi s standardnimi 90-stopinjskimi koleni, zaradi česar je idealna za cevne sisteme, kjer je zmanjšanje izgube tlaka kritična zahteva. Poleg tega šestkotno ohišje, ki se nahaja na sredini nastavka, olajša dostop do orodja in omogoča hitro in učinkovito namestitev.

Specifikacije izdelka

Navojna / bodeča povezava

Shenchi 45-stopinjski heksagonalni navojni kolenski priključek ima zasnovo z dvojnim vmesnikom, ki omogoča zanesljiv prehod med togimi in gibkimi cevmi:

Konec moškega navoja: Zunanji navoji, obdelani z natančnostjo, se strogo držijo mednarodnih standardov (na voljo so možnosti BSPT/NPT). Zanje je značilna izjemna pravilnost navoja, tvorijo tesnilo med kovino in kovino, ko so zategnjeni proti priključkom z notranjim navojem, ventilom ali opremi, kar zagotavlja zanesljivo tesnjenje brez potrebe po pretiranem navoru. Površine navojev so gladke in brez robov, kar preprečuje poškodbe prilegajočih se navojev med namestitvijo.

Bodičasti konec: Ta konec ima več obročasto bodičasto strukturo z optimiziranimi koti in globinami zob. Ko je gibljiva cev vstavljena, se bodice vgradijo v notranjo steno cevi, da ustvarijo večtočkovni mehanski oprijem. Ko je sklop pritrjen s cevno objemko iz nerjavečega jekla, doseže izvlečni upor nad 50 kg. Bodeči konec je na voljo v široki paleti velikosti, ki je združljiv z različnimi gibkimi cevmi z notranjim premerom od 3 mm do 25 mm.

Ocena tlaka

Shenchi 45-stopinjski šesterokotni navojni kolenski priključek ponuja definirane stopnje tlaka za izpolnjevanje zahtev različnih pogojev delovanja:

Standardni tlak: 1,6 MPa—primeren za veliko večino stanovanjskih, komercialnih in lahkih industrijskih aplikacij, kot so sistemi za oskrbo z vodo, kmetijsko namakanje in splošni industrijski sistemi za hlajenje vode.

Visokotlačna možnost: Serija iz nerjavečega jekla 316L je ocenjena na do 2,5 MPa—primerna za aplikacije z višjimi zahtevami po tlaku, kot so hidravlični sistemi in oprema za visokotlačno čiščenje.

Zagotavljanje testiranja: Vsaka serija teh 45-stopinjskih heksagonalnih kolenčastih priključkov z moškim navojem, izdelanih na Kitajskem, je podvržena strogemu tovarniškemu tlačnemu testiranju. Preskusni tlak je nastavljen na 1,5-kratnik delovnega tlaka, kar zagotavlja dolgotrajno, stabilno delovanje brez puščanja pri nazivnem tlaku.

Krivulja temperatura-tlak: Znotraj delovnega temperaturnega območja od -20 °C do 120 °C nazivni tlak ostane konstanten; zunaj tega temperaturnega območja je treba dovoljeni delovni tlak zmanjšati v skladu s standardnimi smernicami.

Interoperabilnost in združljivost

Shenchi 45-stopinjski heksagonalni navojni kolenski priključek je zasnovan tako, da v celoti upošteva zahteve interoperabilnosti in združljivosti na svetovnem trgu:

Združljivost s standardom za navoje: na voljo v različnih standardih za navoje—vključno z BSPT (britanski standardni cevni konus) in NPT (ameriški nacionalni cevni konus)—za zagotovitev združljivosti s cevnimi sistemi v različnih regijah. Stranke lahko izberejo ustrezne specifikacije niti glede na svoje ciljne trge.

Razpon velikosti bodcev cevi: Konec bodic cevi ima obsežen nabor specifikacij zunanjega premera, ki zajema velikosti od 1/4 palca do 1 palca (približno 6 mm–25 mm). To zagotavlja združljivost z veliko večino tipov gibljivih cevi, ki so trenutno na voljo na trgu, vključno s PVC, gumijastimi, pletenimi in PU cevmi.

Združljivost z materiali: na voljo v dveh razredih nerjavnega jekla – 304 in 316L – za izpolnjevanje različnih zahtev glede združljivosti medijev. Razred 304 je primeren za vodo in rahlo jedke medije, medtem ko je razred 316L idealen za uporabo z olji, zemeljskim plinom in zelo jedkimi okolji.

Interoperabilnost med blagovnimi znamkami: izdelani v strogem skladu z mednarodnimi standardi, so Shenchijevi visoko zmogljivi 45-stopinjski heksagonalni priključki z zunanjim navojem v celoti zamenljivi s priključki večjih domačih in mednarodnih blagovnih znamk, kar odpravlja kakršne koli pomisleke glede težav z združljivostjo.

Zakaj izbrati nas?

1. Neposredne tovarniške cene

Shenchi kot proizvajalec primarnega vira odpravlja posrednike, da strankam ponudi znižane cene za naše 45-stopinjske kolenčaste priključke s šesterokotnim zunanjim navojem. To zagotavlja vrhunsko vrednost – boljše cene za enakovredno kakovost ali višjo kakovost za isti proračun.

2. Strog nadzor kakovosti

Od trenutka, ko surovine vstopijo v naš obrat, dokler ga končni izdelki ne zapustijo, je vsak 45-stopinjski šestkotni priključek z zunanjim navojem, izdelan na Kitajskem, podvržen večstopenjskemu inšpekcijskemu postopku. Izvajamo stroge preglede – vključno s spektroskopsko analizo materiala, merjenjem navojev Go/No-Go in preskusom tlaka – da zagotovimo absolutno skladnost izdelka.

3. Robustne zmožnosti prilagajanja

Shenchi podpira prilagajanje tako ODM kot OEM, kar nam omogoča, da prilagodimo specifikacije, dimenzije, standarde navojev, razrede materialov in površinsko obdelavo, da izpolnimo posebne zahteve naročnika. Zagotavljamo celovito storitev na enem mestu – od začetnega oblikovanja in razvoja kalupov do množične proizvodnje in končne dostave.
