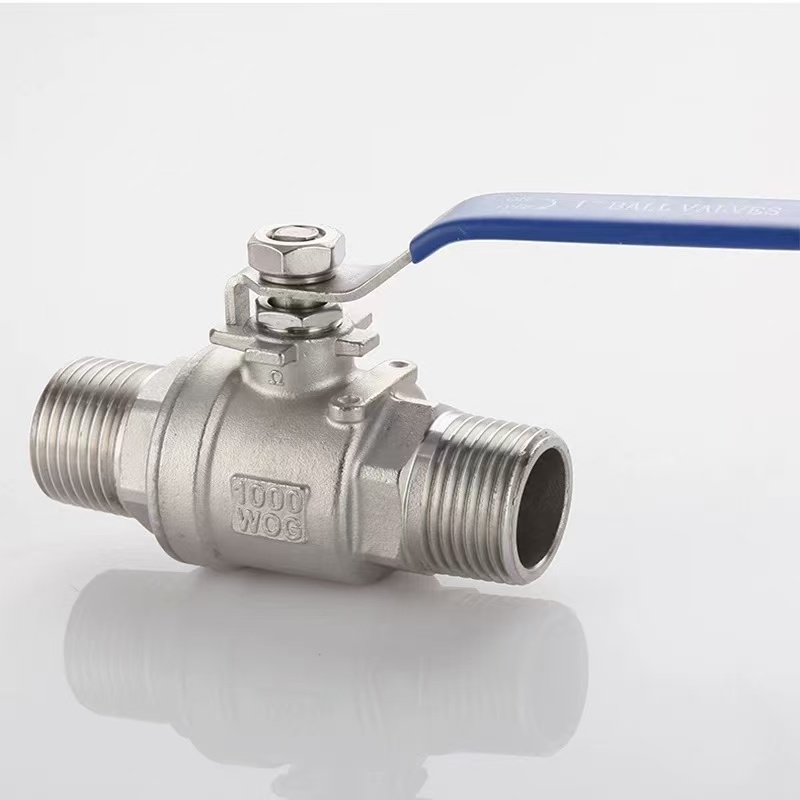

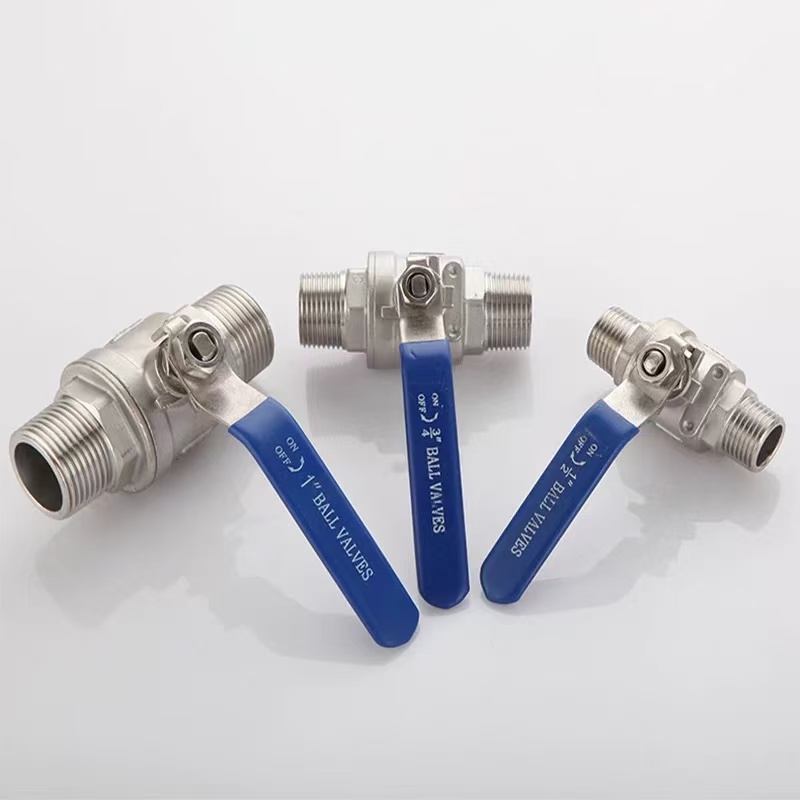

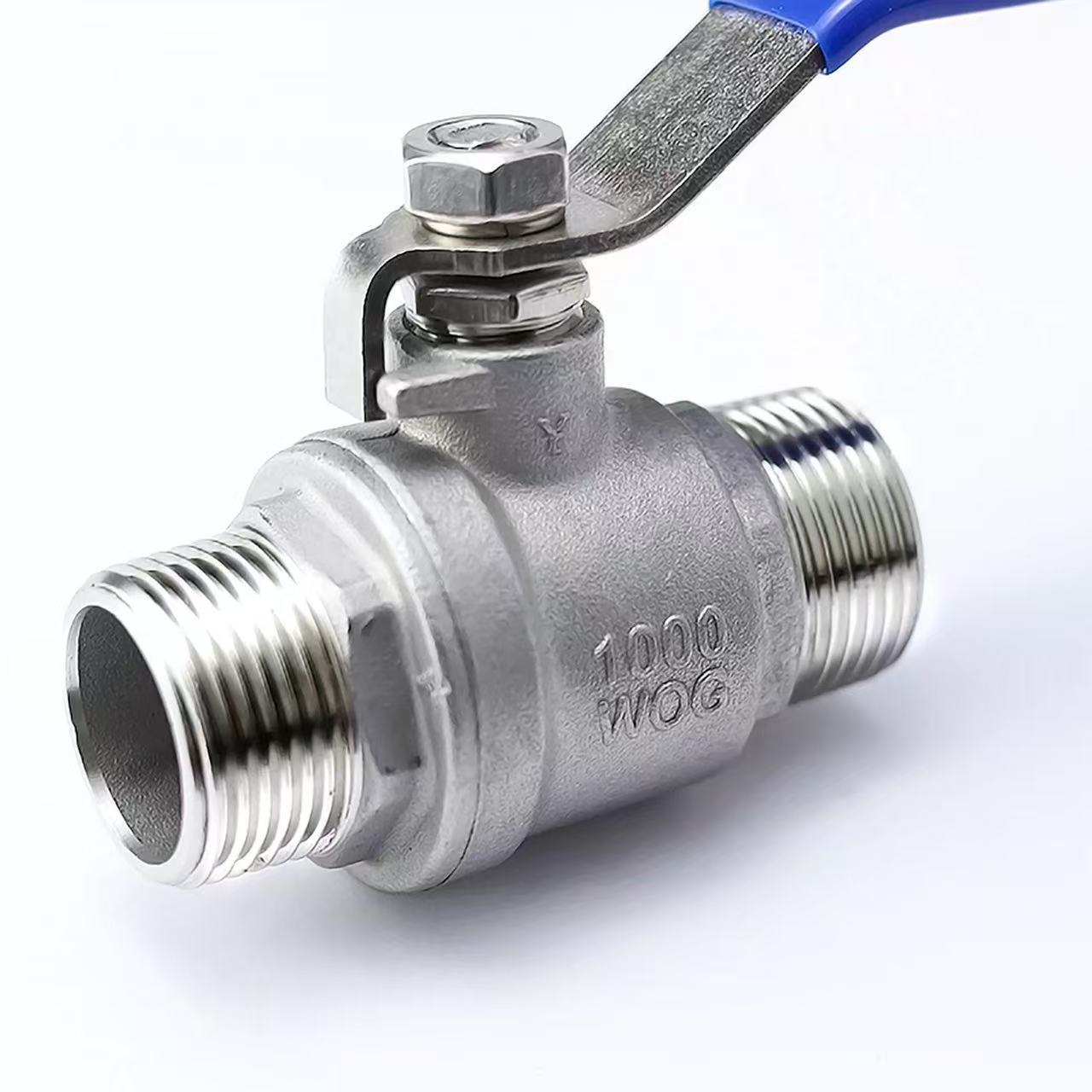

Dvodelni krogelni ventil z dvojnim zunanjim navojem

Popularizacija znanosti Shenchi: Kaj točno je dvodelni dvodelni krogelni ventil z zunanjim navojem?

Dvodelni krogelni ventil z dvojnim zunanjim navojem je krogelni ventil z zunanjim navojem na obeh koncih, sestavljen iz dveh delov telesa. Shenchijeva različica tega ventila ponuja materiale ohišja iz medenine, SUS304 ali SUS316L, z notranjo kovino, ki se ujema z ohišjem, da se odpravi tveganje korozije pretočne poti. Uporablja EPDM tesnila in ročno upravljanje, primerno za vodo, zrak, olje, plin in podobne medije. »Visokokakovostni dvodelni krogelni ventil z dvojnim zunanjim navojem« je opredeljen z visoko natančnostjo navoja, nizkim delovnim navorom, dolgo življenjsko dobo tesnila in neposredno povezavo z vrati z notranjim navojem brez dodatnih adapterjev.

Parametri izdelka

Ime izdelka: dvodelni krogelni ventil z dvojnim zunanjim navojem	Tehnični podatki: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Material ohišja: medenina, SUS304, SUS316L
Standardi: ANSI, BS, DIN, ISO, JIS	Navoji: NPT, BSP, BSPT, DIN itd.
zunanji kovinski material: medenina, SUS304, SUS316L	Srednja temperatura: visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura
Način delovanja: ročno	Tesnilo: EPDM
Način povezave: navojna povezava	Uporaba: voda, zrak, plin, olje, tekočine itd.
Izvor: Kitajska	Vzorec: Vzorci so na voljo

Specifikacije za pregled pred namestitvijo in navojno povezavo za dvodelni krogelni ventil Shenchi z dvojnim zunanjim navojem

Shenchi, dobavitelj dvodelnih krogelnih ventilov z dvojnim zunanjim navojem iz Kitajske, priporoča, da pred namestitvijo preverite, ali sta oba zunanja navoja na ohišju ventila nepoškodovana in čisto usklajena z notranjimi cevnimi navoji. Enakomerno nanesite zmeren PTFE trak v smeri navoja za 2-3 ovoje. Vrhunski dvodelni krogelni ventil z dvojnim zunanjim navojem Shenchi ima ploščate ključe na korenu navoja. Med namestitvijo uporabite viličasti ključ na teh ploščah; nikoli ne obračajte srednjega dela ohišja ventila, da preprečite napačno poravnavo notranjega krogličnega jedra.

Ključne točke za pozicioniranje tesnila in nadzor navora sklopa telesa ventila

Ključne komponente dvodelnega krogelnega ventila z dvojnim zunanjim navojem vključujejo dve polovici telesa, sredinsko kroglično jedro, steblo in tesnila iz EPDM. V Shenchijevi zasnovi sta dve telesi povezani prek sredinskih niti. Prepričajte se, da je tesnilno tesnilo (med polovicama telesa) centrirano brez poševnosti. Ročno zategnite do stika, nato pa uporabite orodje za dodatnih 1/4 obrata. Prevelik navor bo deformiral EPDM tesnila in povzročil okvaro. Cenovno ugoden dvodelni krogelni ventil z dvojnim zunanjim navojem nikoli ne sme ogroziti kakovosti tesnjenja; ustrezen nadzor navora neposredno vpliva na življenjsko dobo ventila.

Metoda nastavitve na mestu za tesnjenje stebla ventila in omejevalni mehanizem stikala

Dvodelni krogelni ventil z dvojnim zunanjim navojem Shenchi ima EPDM tesnilo O-obroč na steblu. Po namestitvi ročno dvakrat zavrtite ventil, da preverite morebitno puščanje na korenu stebla. Če pride do rahlega puščanja, nežno privijte tesnilno matico stebla (ne več kot 1/8 obrata). Upoštevajte tudi omejitve zaustavitve ročaja: ročaj, vzporeden s cevjo, kaže na odprtost; pravokotno označuje zaprto. Vrhunski dvodelni krogelni ventil z dvojnim zunanjim navojem vključuje mehanske zapore v skrajnih položajih. Nikoli ne silite preko teh omejevalnikov, sicer lahko pride do poškodb notranjega krogličnega jedra in tesnilnih površin

Običajno izogibanje napakam pri namestitvi in ​​preskusni postopki tesnjenja na kraju samem

Pri nameščanju dvodelnega krogelnega ventila z dvojnim zunanjim navojem družbe Shenchi se izogibajte: pretiranemu ovijanju navojev s tesnilnim sredstvom, ki povzroča ostanke v votlini ventila, uporabi cevnih ključev neposredno na površini telesa ventila ali nečiščenju ostankov cevi pred namestitvijo. Pravilen postopek: po namestitvi izvedite tlačni preizkus, počasi odprite ventil, nanesite milnico na vse navojne povezave in spoje ohišja ter opazujte mehurčke. Vrhunski dvodelni krogelni ventil z dvojnim zunanjim navojem ne sme vzdrževati nobenega padca tlaka pet minut pri preskusnem tlaku PN16. Po testiranju pustite ventil napol odprt, da preprečite dolgotrajno stiskanje tesnila na eni strani.
