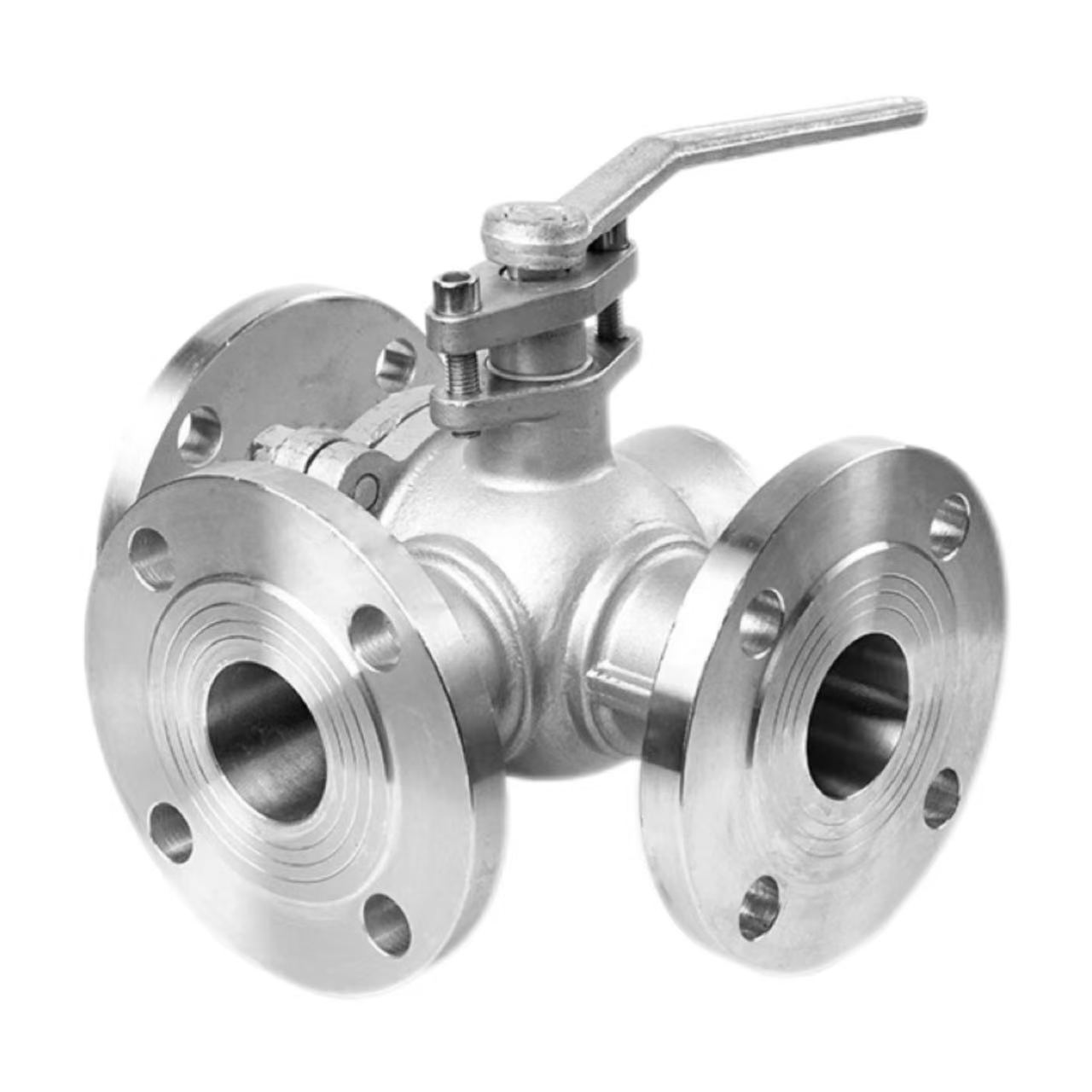

Krogelni ventil s trosmerno prirobnico

Načelo delovanja

Načelo delovanja tripotnega krogelnega ventila s prirobnico tovarne Shenchi, odpornega proti koroziji, temelji na kanalih v obliki črke L ali T, vrezanih v kroglo. Krogla je nameščena na sredini telesa ventila in se vrti z ročajem. Ko se kroglica vrti, se kanali poravnajo ali zamaknejo od različnih odprtin ventila, kar pomeni preklapljanje, združevanje ali ločevanje smeri pretoka medija.

Žoga v obliki črke L:

 Vrtenje za 90° omogoča mediju preklop z dovoda na kateri koli izhod, kar je primerno za obratne scenarije z enim dovodom in dvema izhodoma ali dvema dovodoma in enim izhodom, kot je izmenično dovajanje tekočine v dva reaktorja.

Žoga v obliki črke T:

Vrtenje za 180° omogoča hkratno povezavo vseh treh vrat ali medsebojno povezavo katerih koli dveh vrat, kar je primerno za mešanje dveh medijev in nato izhod (združevanje) ali razdelitev enega medija na dva izhoda (razdelitev), kot na primer v sistemih za mešanje tople in hladne vode v klimatskih napravah.

Parametri izdelka:

Ime izdelka: tripotni krogelni ventil s prirobnico	Tehnični podatki: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Material ohišja: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Veljavna temperatura: -20 ℃ ~ +150 ℃ (standard), do +350 ℃ (visoka temperatura), do -196 ℃ (nizka temperatura)
Notranji kovinski material: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura
Način delovanja: ročno	Tesnila: EPDM, PPL
Način povezave: prirobnični priključek	Uporaba: voda, zrak, plin, olje, tekočine itd.
Izvor: Kitajska	Vzorec: Vzorci so na voljo

Prednosti prirobnične povezave:

3-potni krogelni ventili Shenchi s prirobnico uporabljajo prirobnične priključke. V primerjavi z navojnimi priključki imajo prirobnični priključki večjo tlačno odpornost; ocena PN16 lahko stabilno prenese tlak 1,6 MPa. Razstavljanje je priročno, kar olajša redno pregledovanje in vzdrževanje cevovoda. Zagotovljeno je zanesljivo tesnjenje; tesnilo prirobnice in vijaki delujejo skupaj, da odpravijo nevarnost puščanja. Primerno za cevovode velikega premera; za premere nad DN50, kjer so navojne povezave težavne, so prirobnice standardna izbira. Shenchi, kitajski proizvajalec krogelnih ventilov s 3-potnimi prirobnicami, ponuja prirobnice, ki so v skladu s standardi ANSI, BS, DIN in JIS, s čimer izpolnjujejo potrebe globalnih strank.

Ključna točka namestitve 1: Poravnava prirobnice

Poravnava prirobnice Pri nameščanju tripotnega krogelnega ventila s prirobnico Shenchi morajo biti površine prirobnice poravnane. Obe prirobnici morata biti vzporedni in koncentrični, pri čemer odstopanje ne sme presegati dovoljenega območja tesnila prirobnice. Prisiljena poravnava vijakov bo povzročila deformacijo telesa ventila, kar bo vplivalo na vrtenje krogle in učinkovitost tesnjenja. Po poravnavi je treba tesnilo postaviti na sredino in ne sme biti zamaknjeno. Poceni tripotni krogelni ventil s prirobnico ne pomeni nizke kakovosti; Izdelki Shenchi nudijo visoko natančnost in lažjo namestitev. Tripotni kroglični ventili s prirobnico, odporni proti koroziji, imajo površino prirobnice, ki ustreza standardom, kar zagotavlja zanesljivejše tesnjenje.

Druga točka namestitve: Zategovanje vijakov

Vijake prirobnice je treba postopoma priviti diagonalno. Postopoma uporabite navor v 2-3 stopnjah, po diagonalnem zaporedju 180°. Ne zategnite ene strani naenkrat, sicer bo neenakomeren pritisk na tesnilo povzročil puščanje. Navor vijakov mora ustrezati standardnim vrednostim; preveč zategovanje bo poškodovalo prirobnico ali vijake, premalo zategovanje pa bo povzročilo nezadostno tesnjenje. Tovarna krogelnih ventilov s 3-smerno prirobnico Shenchi nudi priporočeno tabelo navorov, ki jo morajo uporabljati monterji. Te namestitvene točke so ključne za zagotavljanje dolgoročnega delovanja ventila brez puščanja; dosledno upoštevajte specifikacije.

Točka namestitve 3: Podpora in čiščenje cevovoda

Pred montažo je treba notranjost cevovoda očistiti, da odstranimo varilno žlindro, železne opilke, pesek in druge nečistoče. Tujki, ki vstopajo v votlino ventila, lahko opraskajo kroglo ali tesnila, kar povzroči puščanje. Cevovod mora biti neodvisno podprt; ventil ne sme nositi teže cevovoda. Kroglični ventili s T-prirobnico velikega premera so težki; posedanje cevovoda lahko potegne prirobnico iz središča in poškoduje tesnilo. Krogelni ventili s T-prirobnico, odporni proti koroziji, so izdelani iz materialov WCB, SUS304 ali SUS316L z jedrom ventila iz bakra ali nerjavečega jekla. Po zaključku namestitvenih točk se mora ročaj prosto vrteti brez zatikanja; ventil je nato pripravljen za uporabo.
