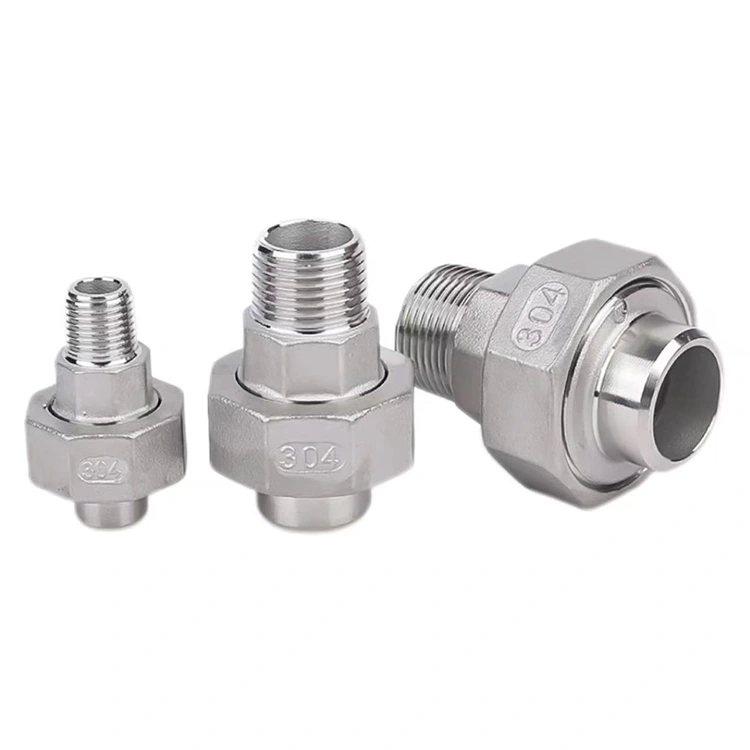

Notranji navoj x čelni zvar

Kot profesionalni proizvajalec cevnih nastavkov na Kitajskem Shenchi predstavlja zvezo z notranjim navojem in sočelnim varjenjem – sestavljen konektor za cevovod, ki brezhibno združuje konec z ženskim navojem in konec s sočelnim varjenjem znotraj ene same enote.

Kot visoko zmogljiv priključek je glavna funkcija spoja z notranjim navojem in sočelnim zvarom v omogočanju brezšivnega vmesnika med sistemi navojnih povezav in varjenimi cevovodnimi sistemi. Konec z notranjim navojem je natančno obdelan z uporabo napredne CNC tehnologije, kar zagotavlja natančne profile navojev in zanesljivo tesnjenje; omogoča neposredno povezavo z napravami z zunanjim navojem, kot so ventili, pipe in instrumenti.

Konec sočelnega varjenja ima vnaprej obdelano poševnino (posneti rob), ki je zasnovana za neposredno spajanje s cevovodom s TIG (argonskim obločnim) varjenjem, kar ustvarja trajno tesnilo, ki ne pušča. Izdelan iz visokokakovostnega nerjavečega jekla ali medenine, je ta spoj ocenjen za delovni tlak nad 1,6 MPa in deluje v temperaturnem območju od -20 °C do 120 °C. Široko se uporablja pri novih gradbenih projektih za povezovanje varjenih glavnih cevovodov z navojnimi odcepi, kot tudi pri projektih prenove za povezovanje varjenih sistemov z navojno opremo. S svojimi visoko zmogljivimi zmogljivostmi ponuja preprosto, a zanesljivo rešitev za zapletene izzive povezovanja cevovodov.

Specifikacije izdelka

Osnovna struktura in poudarki oblikovanja

1. Integrirana kompozitna struktura

Spoj Shenchi z notranjim navojem in sočelnim varjenjem ima inovativno integrirano zasnovo kompozitne strukture, ki natančno združuje konec z notranjim navojem in konec sočelnega varjenja v enem samem telesu. To odpravlja zapletenost, povezano z uporabo več priključkov adapterjev, in znatno zmanjša možna mesta puščanja. Izdelek je oblikovan z enostopenjskim postopkom kovanja, kar ima za posledico gosto strukturo materiala in visoko mehansko trdnost.

2. Natančni notranji navoji

Konec z notranjim navojem je strojno obdelan z visoko natančno CNC opremo; profil navoja je standardiziran, vpenjanje pa tesno, kar v celoti ustreza mednarodnim standardom za spoje z notranjim navojem in sočelnim zvarom. Specifikacije navojev pokrivajo standarde BSPP, BSPT, NPT in metrične standarde, kar zagotavlja popolno združljivost s številnimi cevnimi priključki in opremo z zunanjim navojem, tako domačih kot mednarodnih.

3. Optimizirana zasnova končnega zvara

Konec sočelnega varjenja ima vnaprej obdelan standardni poševni rob (posnemanje), kar odpravlja potrebo po sekundarni pripravi na mestu med namestitvijo. Pri priključitvi na cevovode z TIG varjenjem zvarni spoj doseže trdnost, ki je enakovredna trdnosti osnovnega materiala, kar ustvarja trajen, celovit cevovodni sistem. Debelina stene cevi je bila optimizirana, da se zagotovi celovitost varjenja in enostavno rokovanje.

4. Vmesna sindikalna struktura

Izdelek vključuje snemljivo vmesno spojno strukturo, ki se ponaša z natančnim navojnim priključkom in visokokakovostnim tesnilnim tesnilom. Ta zasnova zagotavlja prilagodljivost med namestitvijo, hkrati pa olajša prihodnje vzdrževanje. Za pregled ali popravilo lahko cevovod preprosto odklopite tako, da sprostite vmesni spoj, s čimer se izognete potrebi po rezanju ali ponovnem varjenju cevnih spojev. II. Konfiguracija ključnih komponent

Spoj Shenchi z notranjim navojem in čelnim varjenjem je sestavljen iz naslednjih ključnih komponent:

Ohišje: izdelano iz visokokakovostnega nerjavečega jekla 304 ali medenine, natančno kovanega v enem kosu.

Prekrivna matica: izdelana iz visoko trdnega materiala s površinsko obdelavo proti koroziji; zasnovan tako, da preprečuje luščenje niti po večkratnem sestavljanju in razstavljanju.

Tesnilo: sestavljeno iz posebne gume, odporne na visoke temperature in staranje; vdelano v utor za samodejno tesnjenje.

Konec z ženskim navojem: natančno obdelan s CNC tehnologijo, z različnimi standardi navojev, ki so na voljo za izbiro.

Navodila za namestitev

1. Namestitev varjenega konca

Očistite zvarjeni konec in rob cevi. Ohranite odstopanje od koncentričnosti manj kot 0,5 mm. Izvedite varjenje korenskega prehoda z uporabo TIG (GTAW), da zagotovite popolno penetracijo korena zvara; po zaključku prehoda kapice preglejte zvar glede poroznosti ali vključkov žlindre.

2. Namestitev konca z ženskim navojem

Prepričajte se, da je površina priključka cevi z moškim navojem čista. Ročno privijte moški priključek v končnico z notranjim navojem. S ključem ga privijte na določen standardni navor; notranje tesnilno tesnilo se bo samodejno stisnilo v neprepustno tesnilo.

3. Varnostni ukrepi

Med namestitvijo preprečite prenos toplote, ki nastane pri varjenju, na območje tesnilnega tesnila. Počakajte, da se zvarni spoj popolnoma ohladi, preden izvedete kakršne koli postopke montaže ali demontaže spojne matice.

Navodila za vzdrževanje

Redni pregled: vsakih šest mesecev preverite, ali na spojnem spoju ni znakov puščanja ali ohlapnih navojev.

Zamenjava tesnila: Če tesnilo kaže znake staranja ali obrabe, preprosto odvijte spojno matico, da jo enostavno zamenjate.

Vzdrževanje navojev: Po dolgotrajnem delovanju na navoje nanesite majhno količino maziva proti rjavenju.

Pregled zvarjenega konca: preverite zvarni šiv glede morebitne korozije ali razpok; če se odkrijejo težave, nemudoma izvedite popravljalno varjenje.

Servisiranje sistema: Ko je treba opremo zaradi vzdrževanja razstaviti, preprosto odvijte osrednjo spojno matico – cevi ni treba rezati.

Zakaj izbrati Shenchi?

1. Stroga kontrola kakovosti

Celovit nadzor kakovosti se izvaja skozi celoten proces, od nabave surovin do končnega pregleda. Vsak končni izdelek je podvržen 100-odstotnemu preverjanju dimenzij in testiranju tesnosti, preden zapusti tovarno.

2. Storitve prilagajanja OEM/ODM

Nudimo prilagojene storitve navoja, pakiranja in označevanja izdelkov. Zagotavljamo hitre odzivne zmogljivosti za nestandardne specifikacije in posebne zahteve glede materialov.

3. Zelo konkurenčne tovarniške cene

Kot dobavitelj neposredno iz tovarne ponujamo znižane cene in večstopenjske spodbude glede na količino.

4. Dolgoročna partnerstva, ki koristijo vsem

Aktivno si prizadevamo za vzpostavitev dolgoročnih odnosov sodelovanja s trgovci na debelo, inženirskimi podjetji in izvajalci cevi. V. Priporočila za povezane izdelke

Naše podjetje izdeluje tudi komplementarni izdelek v okviru iste serije: spojko z zunanjim navojem na eni strani in soležno varjeno povezavo na drugi strani. En konec uporablja zunanji navoj za povezavo z nastavki z notranjim navojem, drugi pa ima konfiguracijo sočelnega varjenja. Ta dva izdelka se odlično dopolnjujeta in izčrpno obravnavata zahteve povezav v navojnih in varjenih cevnih sistemih. Tako nove kot obstoječe stranke toplo vabimo k povpraševanju in oddaji naročil.

Zaključek

Izbira Zhejiang Shenchi Female Thread x Butt-Weld Union—ponosno Made in China—pomeni izbiro inovativnega dizajna, zanesljivega delovanja in priročnega vzdrževanja. Veselimo se sodelovanja z veletrgovci po vsem svetu, da skupaj zgradimo svetlejšo prihodnost.
