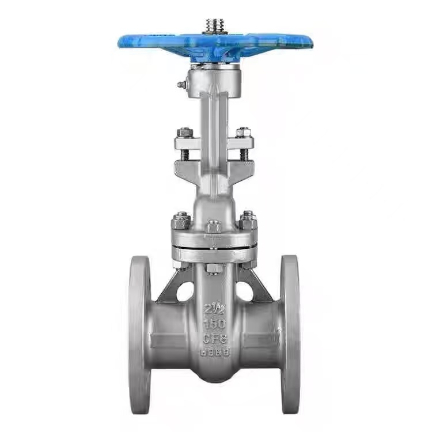

Ameriški standardni zaporni ventil s prirobnico z dvigajočim se drogom

Načelo delovanja zapornega ventila z dvižnim steblom ASME

Ko operater obrača ročno kolo, ročno kolo poganja steblo ventila, da se vrti. Trapezni navoj na zgornjem koncu stebla ventila se ujame z matico stebla ventila in pretvori rotacijsko gibanje v aksialno linearno gibanje. Ker sta steblo ventila in vrata povezana, bo steblo ventila vodilo, da se vrata skupaj dvignejo ali spustijo.

Če želite odpreti ventil, vrtite ročno kolo v nasprotni smeri urinega kazalca. Steblo ventila poganja vrata, da se premaknejo navzgor v linearnem gibanju, kar povzroči, da se vrata odklopijo od sedeža ventila. Ko se vrata dvignejo na višino, ki je enaka dvakratnemu nazivnemu premeru ventila, je prehod tekočine popolnoma neoviran in ventil je v popolnoma odprtem položaju. Med delovanjem je ročno kolo običajno obrnjeno v položaj, kjer ga ni več mogoče vrteti, nato pa obrnjeno nazaj za pol obrata do enega obrata, da se doseže popolnoma odprt položaj, s čimer se prepreči zaklepanje stebla ventila zaradi temperaturnih sprememb.

Če želite zapreti ventil, vrtite ročno kolo v smeri urinega kazalca. Steblo ventila poganja vrata, da se premaknejo navzdol v linearnem gibanju, zaradi česar se vrata pritiskajo na sedež ventila. Navor, ki ga uporablja ročno kolo, povzroči prisilno tesnilno silo, pritisk medija v cevovodu pa tudi pritisne vrata proti drugemu sedežu ventila, kar povzroči samotesnilni učinek. To dvojno delovanje zagotavlja nič puščanja, ko je zaprto.

Glavna značilnost zapornega ventila z dvigajočim se steblom je, da se steblo ventila dviga in spušča sočasno z zapornico. Operaterji lahko vizualno določijo odprto/zaprto stanje ventila z opazovanjem dolžine stebla ventila, ki sega čez pokrov ventila – dlje kot se steblo razteza, širše je ventil odprt; ko je steblo popolnoma uvlečeno, je ventil zaprt.

Posebej pomembno je opozoriti, da se zaporni ventili s prirobnico z dvižnim steblom ASME (ameriški standard) lahko uporabljajo samo v popolnoma odprtih ali popolnoma zaprtih položajih in jih ni mogoče uporabiti kot krmilne ventile. Če ga pustite v delno odprtem položaju dlje časa, bo tekoči medij z veliko hitrostjo razjedel tesnilne površine, kar bo povzročilo obrabo vrat in sedeža, kar bo na koncu povzročilo puščanje ventila. Poleg tega lahko medij teče z obeh strani zapornega ventila v katero koli smer, s čimer se odpravi potreba po upoštevanju smeri toka med namestitvijo in olajša postavitev mesta.

Parametri izdelka

Odpornost na visoke temperature in visok pritisk

Standardni zaporni ventili Shenchi ASME z dvižnim steblom in prirobnico se ponašajo z dvema glavnima prednostima delovanja: odpornostjo na visoke temperature in odpornostjo na visok pritisk. WCB material lahko prenese temperature do 425 ℃, medtem ko je nerjavno jeklo primerno za širše temperaturno območje. Razred tlaka 150, delovni tlak doseže 1,9 MPa pri sobni temperaturi, kar presega standard PN16. Tesnila so na voljo v vrstah PPL, odpornih na visoke temperature, ali EPDM, odpornih na vodo. Izdelan na Kitajskem, Shenchi izvaja celovit nadzor kakovosti od surovin do končnih izdelkov, kar zagotavlja dolgoročno stabilno delovanje v pogojih visoke temperature in visokega tlaka.

Zanesljiva visokotlačna zmogljivost, ki presega standarde razreda 150

Shenchijev zaporni ventil s standardno prirobnico z dvižnim steblom ASME B16.10 se ponaša z zanesljivo visokotlačno odpornostjo. Prirobnični priključek je v skladu s standardi ASME B16.10 z enakomerno privitimi vijaki in enakomerno porazdelitvijo pritiska na tesnila. Ocena razreda 150 ponuja delovni tlak 1,9 MPa pri sobni temperaturi z dovolj izmerjene rezerve tlaka. Debelina stene telesa ventila je zasnovana v skladu s standardi ASME, kar presega nacionalne standarde za večjo varnost. Shenchi ponuja znižane standarde ASME zaporni ventili z dvižno prirobnico; nakupi na veliko so upravičeni do popustov in zagotavljajo dolgoročno stabilno delovanje v pogojih visokega pritiska.

Neposredna tovarniška nabava in podpora za prilagajanje OEM

Shenchi kot dobavitelj zapornih ventilov z dvižnim steblom ASME (American Standard) ponuja storitve izdelave vzorcev. Ponujamo znižane zaporne ventile ASME z dvižnim steblom po preglednih tovarniških cenah, pri čemer odpravljamo pribitke posrednikov. Podpiramo prilagajanje ODM in OEM; materiale, premere, standarde prirobnic in načine delovanja je mogoče prilagoditi vašim potrebam. Naši zaporni ventili z dvižnim steblom ASME so enostavni za vzdrževanje, imajo preprosto strukturo in nizke stroške vzdrževanja. Na Kitajskem izdelani zaporni ventili Shenchi ASME z dvižnim steblom so zanesljive kakovosti in imajo stabilne dobavne roke. Globalne stranke lahko kontaktirajo Shenchi za podrobne tehnične parametre in najnovejše prednostne ponudbe.
