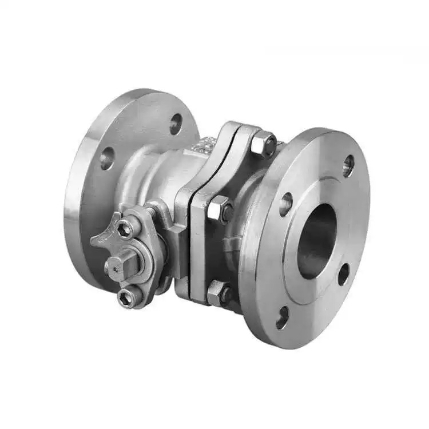

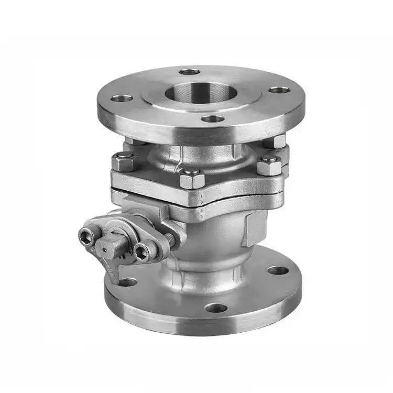

Ameriški standardni krogelni ventil s prirobnico

Načelo delovanja

Pretok medija se nadzoruje z vrtenjem kroglice za 90°.

Skoznja luknja z enakim premerom kot cev se nahaja v središču krogle. Ko ročaj ali aktuator zavrti kroglo za 90°, dokler se skoznja luknja ne poravna z osjo cevi, medij prosto teče brez ovir, ventil je popolnoma odprt in upor pretoka je skoraj enak nič. Ko se krogla zavrti za nadaljnjih 90°, dokler skoznja luknja ni pravokotna na cev, trdna sferična površina popolnoma blokira prehod, ventil se zapre in doseže se zanesljiva zapora.

Ameriški standardni krogelni ventil s prirobnico ima dvosmerno zasnovo tesnjenja, ki omogoča vstop medija iz katere koli smeri brez omejitev smeri pretoka. Mehka tesnila (PTFE/PPL) dosegajo nič puščanja, medtem ko so trda tesnila primerna za visoko temperaturo in visok tlak. Steblo ventila ima strukturo proti izbruhu, ki zagotavlja varnost in zanesljivost pod visokim pritiskom. Krogelni ventili s standardno prirobnico Shenchi ASME so izdelani strogo v skladu s standardi API 608, ponujajo hitro delovanje in tesno tesnjenje, zaradi česar so idealni zaporni ventili za standardne cevovode ASME v naftni, kemični industriji in industriji zemeljskega plina.

Parametri izdelka

Ime izdelka: Ameriški standardni krogelni ventil s prirobnico	Tehnični podatki: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Material ohišja: WCB, SUS304 (CF8), SUS316L (CF3M) Material ohišja: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Veljavna temperatura: -20 ℃ ~ +150 ℃ (normalno), do +350 ℃ (visoka temperatura), do -196 ℃ (nizka temperatura)
Notranji kovinski material: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura
Način delovanja: ročno	Tesnila: EPDM, PPL
Način povezave: prirobnični priključek	Uporaba: voda, zrak, plin, olje, tekočine itd.
Izvor: Kitajska Izvor: Kitajska Izvor: Kitajska Izvor: Kitajska	Vzorec: Vzorci so na voljo

Osnovna struktura in poudarki oblikovanja

Visokokakovostni krogelni ventili s prirobnico ameriškega standarda Shenchi imajo jedrno strukturo, ki jo sestavljajo telo ventila, krogla, steblo in tesnila sedeža. Krogla je lahko v obliki lebdeče krogle (DN50 in manj) ali v obliki fiksne krogle (DN50 in več). Skoznja luknja kroglice se ujema z notranjim premerom cevi, kar ima za posledico skoraj ničelni upor pretoka, ko je popolnoma odprta. Struktura stebla proti izpihovanju preprečuje, da bi steblo odletelo ven pod visokim pritiskom. Antistatična naprava zagotavlja prevodnost med kroglo in steblom, kar preprečuje kopičenje statične elektrike. Za krogelne ventile s prirobnico ASME z razpoložljivimi ponudbami Shenchi zagotavlja podrobne tabele tehničnih parametrov, da strankam olajša natančno izbiro modela in izračun proračuna.
