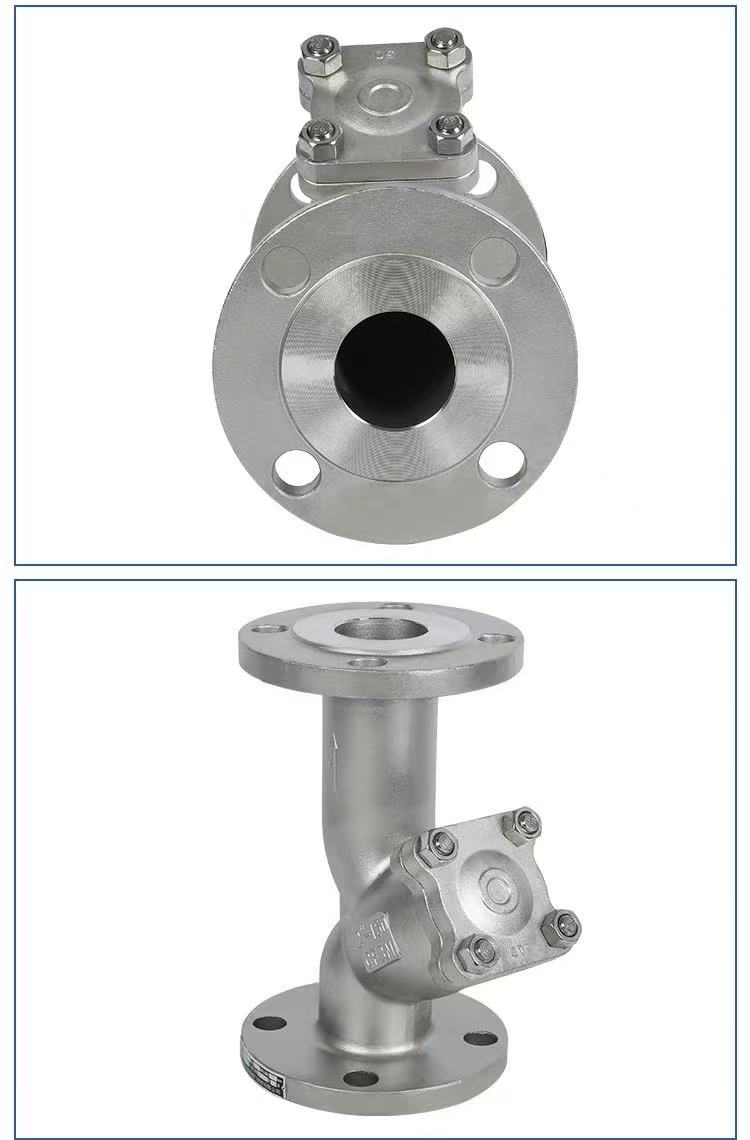

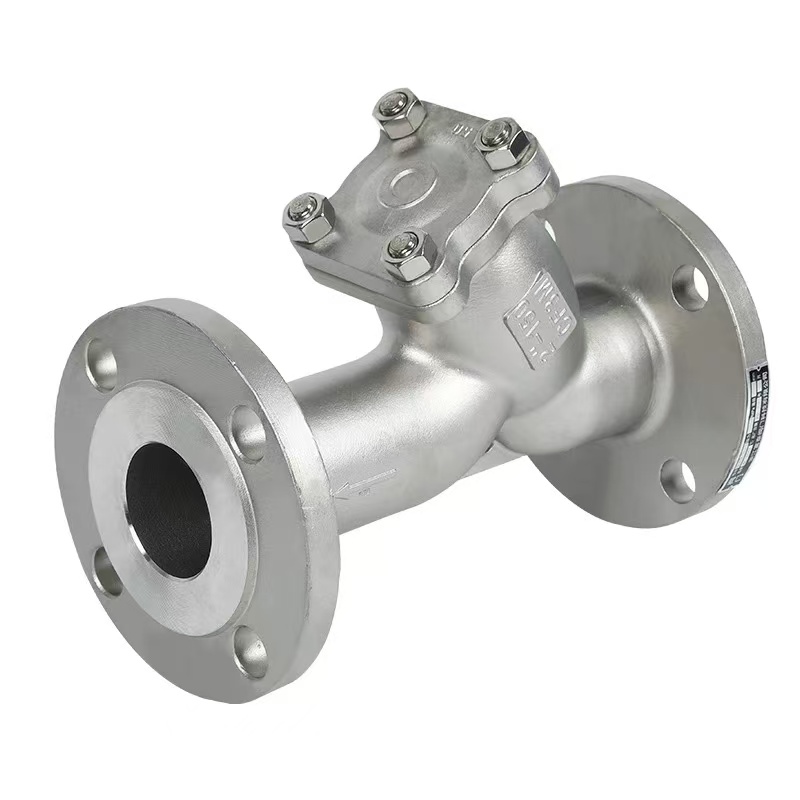

Filter tipa Y s prirobnico ameriškega standarda

Načelo delovanja

Vgrajeni filter tipa Y s prirobnico ameriške standardne prirobnice tovarne Shenchi deluje na principu prestrezanja filtrirnega zaslona. Medij vstopi v ohišje z dovodnega konca in teče skozi filtrirno sito znotraj strukture v obliki črke Y. Trdne nečistoče so blokirane znotraj sita filtra, medtem ko čisti medij prehaja skozi in izstopa iz izstopnega konca. Celotna površina filtrskega sita je 3-4-krat večja od površine prečnega prereza cevi, kar ima za posledico nizek upor in hiter pretok. Za praznjenje odvijte spodnji čep ali odstranite pokrov prirobnice, odstranite mrežico filtra, jo očistite in nato znova namestite. Glavno ohišje je izdelano iz materialov WCB, SUS304 (CF8) ali SUS316L (CF3M) z integriranim postopkom litja, kar ima za posledico brezšivno ohišje in zanesljivo odpornost na pritisk. Izdelki Shenchi so primerni za filtracijo nečistoč v cevovodih, ki se uporabljajo v naftni, kemični industriji in industriji za čiščenje vode.

Parametri izdelka

Ime izdelka: ameriški standardni filter s prirobnico Y	Tehnični podatki: (1/8"-4") DN6-DN100 Tehnični podatki: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Material ohišja: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Veljavna temperatura: -20 ℃ ~ +150 ℃ (normalno), do +350 ℃ (visokotemperaturni tip), do -196 ℃ (nizkotemperaturni tip)
Notranji kovinski material: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura
Način delovanja: ročno	Tesnila: EPDM, PPL
Metoda povezave: Prirobnična povezava	Uporaba: voda, zrak, plin, olje, tekočine itd.
Izvor: Kitajska	Vzorec: Vzorci so na voljo

Ključne točke za namestitev

Potrditev smeri, poravnava in zategovanje prirobnice ter podpora in zaščita cevovoda.

Ko nameščate filtre Shenchi American Standard Flange Y-type, bodite pozorni na tri ključne točke: Najprej potrdite smer pretoka. Puščica na ohišju ventila mora biti poravnana s smerjo pretoka medija, filtrirna mreža pa mora biti nameščena obrnjena navzdol, da se olajša usedanje nečistoč. Drugič, zagotovite poravnavo in zategovanje prirobnice. Strani prirobnic morajo biti vzporedni in koncentrični, tesnilo na sredini, vijaki pa zategnjeni diagonalno v stopnjah, da se prepreči deformacija lupine. Tretjič, zagotovite podporo za cevovod in zaščito pred filtrom. Filter ne sme nositi teže cevovoda; cevovod je treba pred namestitvijo očistiti, da se odstranijo veliki delci. Shenchi ponuja podrobna navodila za namestitev, podpira prilagajanje ODM/OEM, velikost mreže filtra pa je mogoče prilagoditi, kot je potrebno, da se zagotovi dolgoročno stabilno delovanje filtra.

Učinkovito filtrirane snovi

Filtri tipa Y s standardno prirobnico Shenchi ASME filtrirajo predvsem trdne suspendirane snovi v medijih cevovoda. To vključuje: varilno žlindro, železne opilke in ostanke rje pri varjenju cevovodov; pesek, zemlja, konopljina vlakna in ostanki tesnilne mase, ki so ostali od gradnje; delci, kristali in usedline, ki jih nosi sam medij; rjave luske in delci lusk zaradi staranja in luščenja notranje stene cevovoda; ter kovinski ostružki in druge nečistoče v mazalnem olju. Natančnost filtracije je nastavljiva med 50-300 mesh, odvisno od zahtevane čistoče medija. Na Kitajskem izdelani filtri tipa Y s standardno prirobnico ASME so izdelani iz materialov WCB, SUS304 in SUS316L, ki nudijo odpornost proti koroziji in prilagodljivost različnim medijem.

Snovi, ki niso primerne za filtracijo

Filtri tipa Y s prirobnico Shenchi ASME B niso primerni za filtriranje naslednjih snovi: kemikalij, raztopljenih v mediju (kot so soli v slanici, kisline in alkalije v raztopinah); emulzije olje-voda; viskozne paste ali koloidi; vlaknaste mehke nečistoče (ki lahko prodrejo v filtrsko mrežo ali se ovijejo okoli nje); in plinastih kontaminantov v plinastih medijih. Za te medije je treba izbrati druge vrste filtrov. Pri prodaji filtrov tipa Y s prirobnico ASME B bo Shenchi s stranko potrdil značilnosti medija, da se izogne ​​napačni izbiri. Filtri tipa Y s prirobnico ASME B s ceniki vključujejo podrobne smernice za izbiro.
